riolering leggen deel x+1

vandaag de buizen gelegd vanaf de septische putten tot aan de bestaande afvoer. hetzelfde als gisteren dus, maar nu de buizen in de greppel gelegd. hieronder de fotos

 de buis ligt in het verlengde van de klinkers. net langs de boom dus (ge wilt nie weten hoe we hebben zitten zwoegen om al de wortels weg te krijgen :x)

 de buizen zijn og niet aan gelsoten op de putten. nu was gewoon de helling van belang

testje met ... eueue HDR

Riolering deel x

Vandaag de riolering gelegd vanaf de sceptische putten tot de afvoer. Ofja, we heffen een groot deel van de greppel gegraven. Want da viel aardig tegen.

Een paar dagen geleden heeft johan met Zen bulldozer de sleur voor de nutsvoorzieningen dicht gedaan, en de grond net voor de zijkput (toekomstige regenwaterput) de grond aan de kant geschoven. Hier een greppel maken stelde niet zoveel voor. De buis moet echter naar de bestaande afvoer aan de andere kant van de straat (tegen de scheiding) hier komt de buis net langs een dikke dennenboom. Deze wortels hebben ons zon beetje de ganse dag bezig gehouden. Da was dus nie meteen zo heel plezant. Maar:de wortels Ijburg ondertussen weg, en de sleur is gemaakt. Alleen is de diepte wss nog. Nie overal genoeg. De totale hoogteverachil tussen de sceptische put van #250 tot de bestaande afvoer is ongeveer 20cm. De lengte een 30m. Het verval is dus minimaal. Beetje spannend dus....

Wordt vervolgd!

de uitvullaag deel 2

uitvullaag deel 1

nutsleidingen / riolering buiten

de bruine buis komt van de wc's en gaat naar de septische put zoals te zien is op de volgende fotos. de bruine buis komt van alle andere afvoeren, en zal later op de riolering aangesloten worden

in de rode wachtbuis zit de TV/stroomkabel. deze buizen zitten net onder de fundering van het huis. deze wachtbuis hebben we dertijd zelf geplaatst. 1/4e komt dus toch nog van pas! (tot nu toe toch;)

het gat links op de foto moet dienen voor de aanvoer van water en gas. dit is een gat precies op de scheiding tussen de 2 huizen omdat deze aansluitingen natuurlijk voor de 2huizen samen getrokken worden. de diepte is ook meer als de wachtbuizen die we zelf gestoken hebben. dit zodat het water niet zou bevriezen.

de sleuf is getrokken met een miniminigravertje van iemand die bij patrick werkt. iets om heel blij mee te zijn... want om 50lm op een breedte van 40cm en een diepte van +-90cm te graven met de hand... daar waren we een week aan bezig geweest! nu op een dag gepiept. gelukkig ook de telefoondraad (die daar ergens tussenin loopt) kunnen sparen.

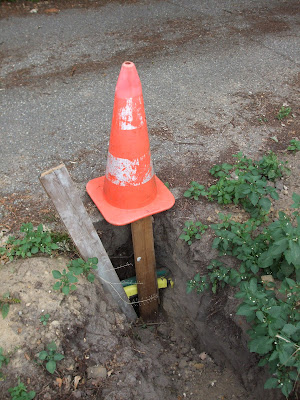

de buizen met de gele en groene kapjes over zijn de TV en eletriekkabel.

de eletriciteit en tvkabel volgen op de meeste plaatsen netjes de weg. helemaal aan de linkerkant van de weg als ge binnenrijd aan de linkerkant van de weg natuurlijk. niet op luc zen stuk

zinkputten plaatsen deel 2

aangezien de zinkputten in 1e instantie te laag geplaatst waren moesten deze omhoog gezet worden. dit hebben we gedaan met behulp van Johan zen tractor en een hele hoop moeite.

eerst namelijk de putten weer uitgraven (aangezein die door de regen weer helemeaal dichtgespoeld waren), dan de put omhoog doen, en dan een heel pak grond weer onder die put zien te krijgen. nie gemakkelijk.. maja... ze zitten nu wel op de juiste hoogte. (een cm om 30-40 hoger als eerst)

hieronder de fotos met het resultaat

Verluchting deel 1

afgelopen week de verluchting (laten) leggen. net zoals  het water en de afvoer door Michael. onderaan ook de link toegevoerd naar de pdf van het 'leggingsplan'

http://docs.google.com/fileview?id=0By5tjQ4bwSJLMmQyNDlhNmMtZDYwMC00MDI4LTgyYTQtNGZlZTQzNmNmMGIz&hl=en

waterleidingen

we hebben een italliaanse aannemer aangesteld voor de waterleding, verluchting en afvoeren te plaatsen. hieronder het resultaat van de vrijdag: de waterleiding.

Bijkeuken: links de pompebakken in de bijkeuken, rechts de waterleiding en afvoer voor de WC boven.

nog steeds bijkeuken: links de douche beneden, rechts het wasmachine. de waterleiding langs het toestel zelf.

utiliteitsruimte: links de collector voor het regen/putwater, rechts voor het leidingwater en warm water. deze leidiingen voorzien het water in alle verdiepen behaleve de badkamer.

opnieuw utiliteitsruimte, opnieuw de leidingwater en vanboven het badkamerwater

 De aansluitingen in de keuken: de pompebakken

De aansluitingen in de logeerkamer voor een lavabo. eronder de leidingen van de badkamer die naar de collector in de utilitisruimte zijn aangesloten.

Badkamer: de aansluitingen voor de 2 lavabos (geplaatst voor meubel van 1,4m

badkamer: links de aansluitingen voor de thermische kraan van het bad, geplaatst voor een bad OP de telgels (iets hoger dus als dat het in de vloer geplaatst zou zijn), rechts de afvoer en toevoer voor de WC

badkamer: de aansluiotingen in de douche, geplaatst voor een douchebak van 90cm breed.

positioneren spots / verluchting

vandaag de spots bepaald. de spots zitten op 50cm van de muur, en volgens schema wat nog gaat volgen :p

elk papiertje stelt een spotvoor. dit hebben we gedaan om eerst met een smetkoord de 3 hoofdlijnen uit te zetten (op 50cm van de muur) en dan gewoon met de meter de afstanden meten. bijkomend plannetje hieronder. (in de toekomst :p)

de ramen!

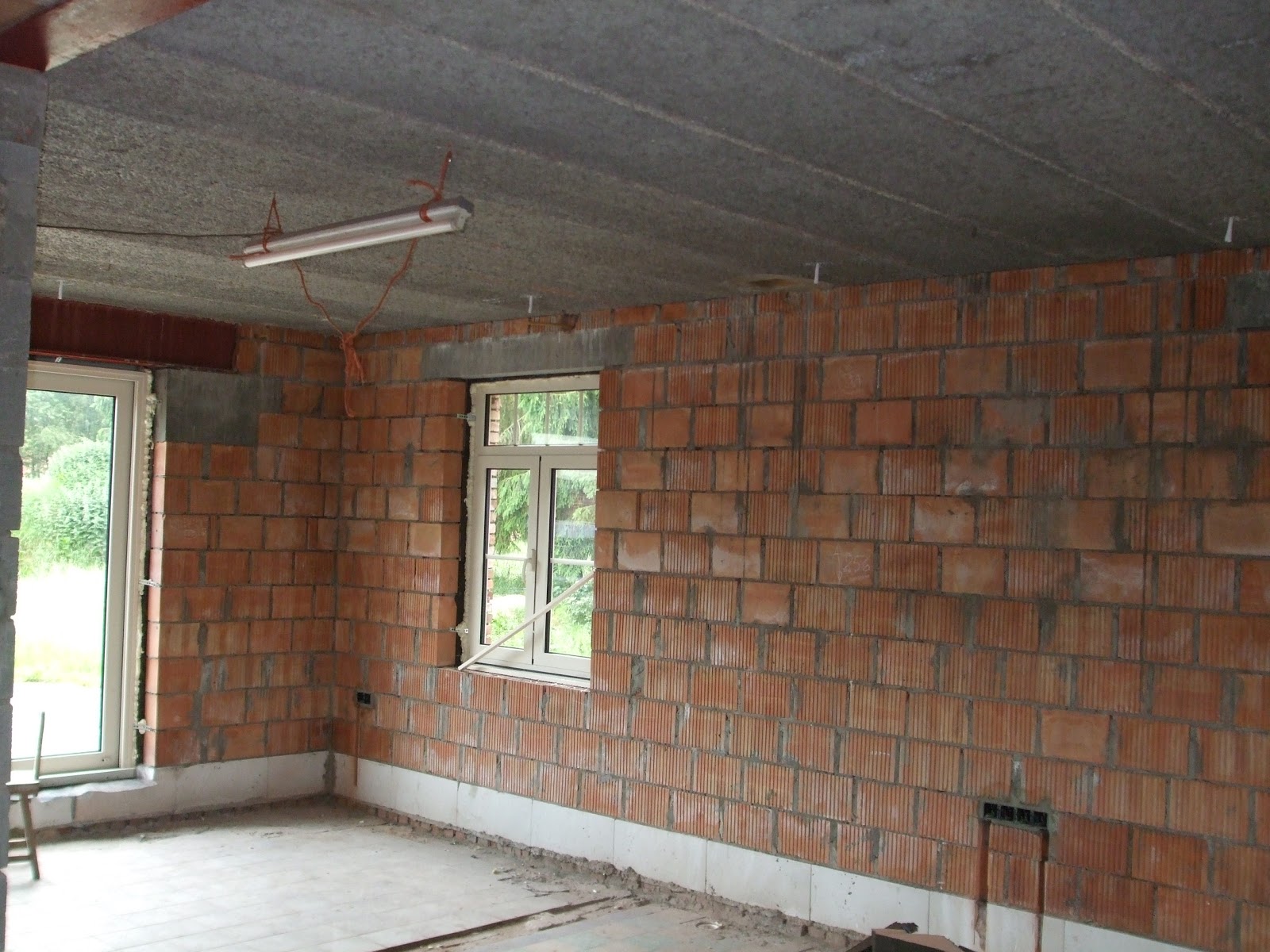

afgelopen week is MRW de ramen komen plaatsen. hieronder de fotos:

Er staat nog geen klink op de voordeur. Deze was eerst geplant om tusen de 2 onderste ruitjes te zetten. maar om dat Rudi dit totaal niet mooi vind heeft ie heermee gewacht. dit was wel een goede zet, want dit was idd nie echt mooi geweest. nu staat ie gepland voor LANS het middelste ruitje. in de loop van volgende week wordt ie geplaatst

de verdeling in de ruit van de achterdeur is natuurlijk van de foute kleur. dit is dan ook opnieuw besteld, en zal tegelijk met het onderste panneel geplaatst worden. ook zal dan de uitlijning met het andere raam volledig kloppen.

op deze laatste foto is goed te zien dat de neusjes onderaan niet van kleur kloppen. rudi heeft ondertussen al witte neushes besteld, en we zullen zien of dit mooier is.
